Direktverdampfung:
Erdreichwärmepumpen nützen als Energielieferant die kostenlose Energie der Erde. Speziell im Neubau wird dieses System gern verwendet, da die Erdreichwärmepumpe die höchsten Wirkungsgrade aller Wärmepumpensysteme erzielt. Zugleich sind die Anschaffungskosten im Vergleich zu einer teuren Tiefenbohrung gering.

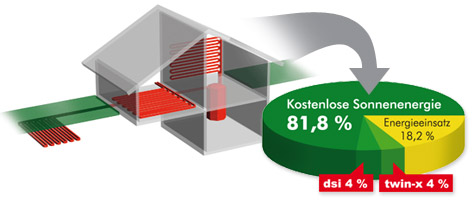

Installing the collector loops Im Erdreich werden Kollektorkreise (mit Kunststoff ummantelte Kupferrohre) verlegt, in denen ein Arbeitsmittel (auch Kältemittel genannt) zirkuliert. Dieses Arbeitsmittel besitzt die physikalische Eigenschaft selbst noch bei tiefsten Außentemperaturen (–15 °C) zu verdampfen. Das gasförmige Arbeitsmittel gelangt über die Kältemittelleitungen in den Kompressor (Verdichter) der Wärmepumpe, welcher durch Druck das Arbeitsmittel auf ein höheres Temperaturniveau bringt. Anschließend wird die Wärme des Heißgases im Wärmetauscher an das Heizungswasser (Fußbodenheizung) abgegeben. Dadurch verflüssigt sich das Arbeitsmittel. Über das Expansionsventil (dsi-Technik) wird das Arbeitsmittel wieder auf ein niedriges Temperaturniveau gebracht, um eine erneute Energieaufnahme in den Kollektorkreisen zu ermöglichen. Der Wärmepumpenkreislauf beginnt nun von Neuem.

Video Flächenkollektor
